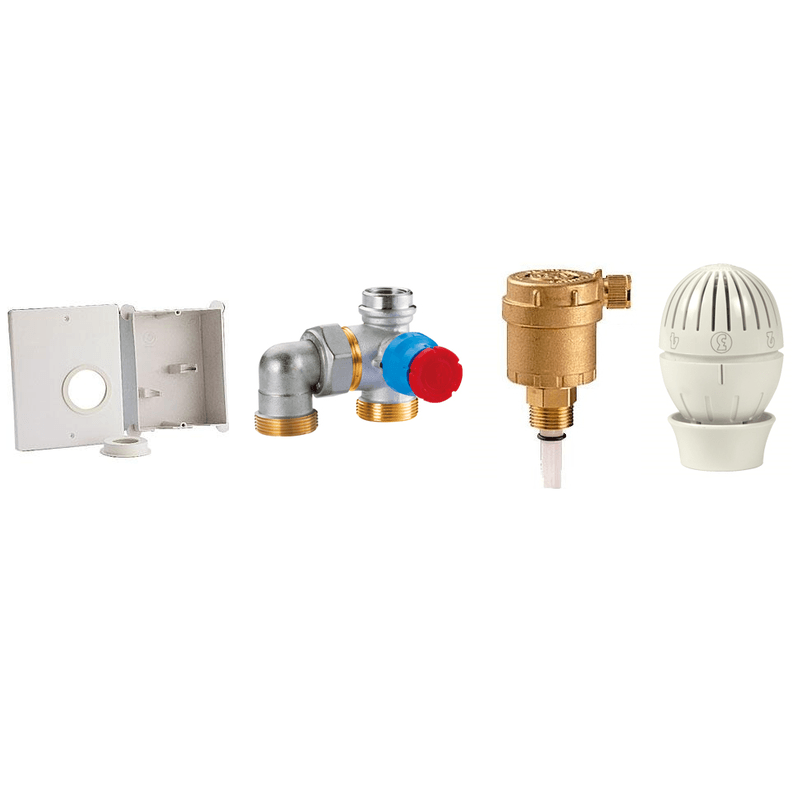

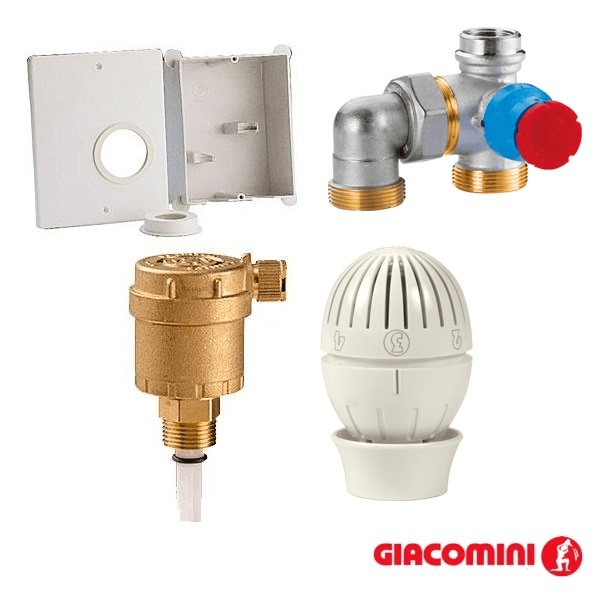

КОМПЛЕКТ ДЛЯ ТЕПЛОГО ПОЛА, ВКЛЮЧАЕТ:
R508M - короб с крышкой
R414M - клапан термостатный
R88IY002 - воздухоотводчик автоматический
R470X001 - головка термостатическая
ТЕХНИЧЕСКИЕ ДАННЫЕ:
- Максимальное рабочее давление клапанов без терморегулятора: PN16
- Максимальная рабочая температура : 110°C
- Рекомендуемая максимальная температура: 55 ° C с системой лучистый теплый пол
- Максимальная рекомендуемая площадь с системой теплый пол: 20 м2
МОНТАЖ КОМПЛЕКТА GIACOMINI R508K:
- 1. Поместить клапан в шкаф и закрепить отвод
- 2. Подключить трубопроводы к клапану таким образом,чтобы длина трубы соответствовала предполагаемому месту монтажа шкафа R508M. Установить клапан спуска воздуха R88/1
- 3. Установить клапан в шкаф, вдавив в зажимы креплений
- 4. Установить ящик с помощью уровня и закрепить на стене
- 5. Зафиксировать ящик с использованием цемента
- 6. После завершения отделки стены (штукатурка, обои или другое покрытие) зафиксировать крышку винтами
- 7. Для завершения монтажа с терморегулятором R470: зафиксировать крышку винтами, вставить уплотнительную прокладку (тип B), установить терморегулятор R470 таким образом, чтобы индикатор установки положений находился вверху
- 8. Для того чтобы снять терморегулятор, выполнить следующие действия: вдавить уплотнительную прокладку обеими руками внутрь шкафа; отвинтить винты крышки, снять крышку, снять терморегулятор.

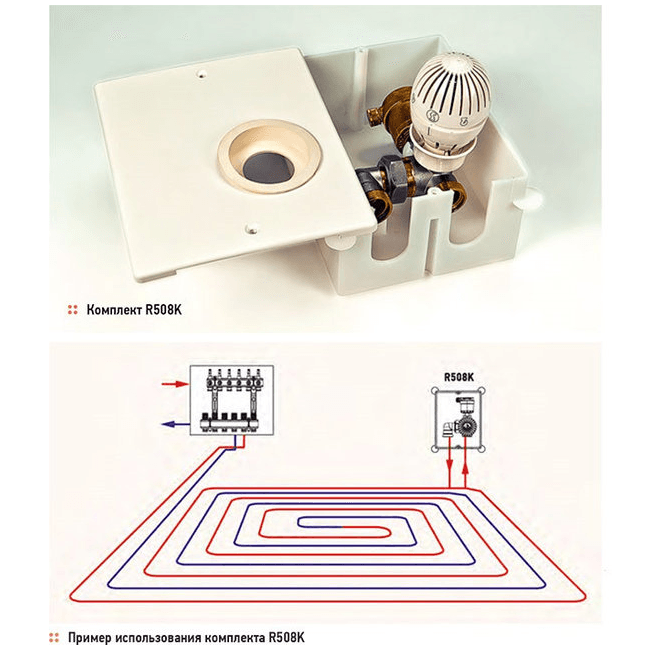

ПРИМЕР УСТАНОВКИ:
